Typické aplikace v zařízeních na zpracování, třídění a dopravu abrazivních materiálů
Příklady abrazivních materiálů, před kterými je vhodné chránit vnitřek zařízení:
cement, slinek, cementový prach, struska, koks, koksový prach, uhlí, uhelný prach, spaliny, dřevěná drť, popílek, křemičitý písek, živcový písek

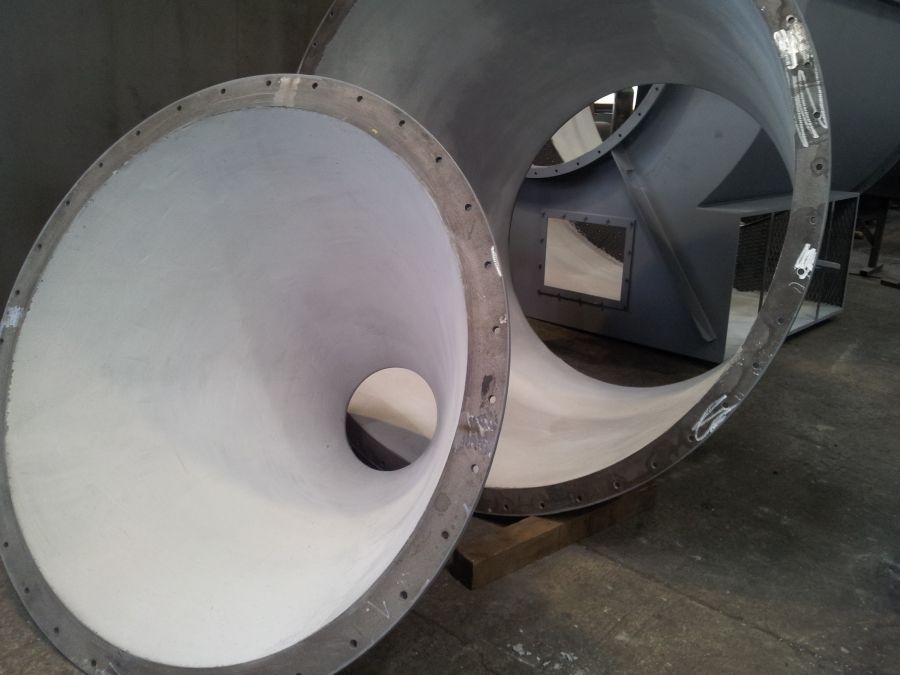

Příklad 1:
zpracovávaný materiál: jemné prachové a pískové hmoty - např. cementový prach, koksový prach, uhelný prach, popílek a další
zařízení: mlýny, třídiče, separátory, cyklony, potrubní díly s velkým průměrem
antiabrazivní ochrana: vnitřní výstelka z otěruodolného betonu Tribet
forma výstelky: - celistvá betonová výstelka obvykle tloušťky 20-30mm beze spár
- tloušťku betonové výstelky lze rovnoměrně zvětšovat podle lokálního vlivu abraze v zařízení
- výstelkou lze pokrýt beze spár libovolně složité zařízení
- perfektní přídržnost výstelky na podkladu je zajištěna přivařeným přídržným pletivem
další fotografie zde

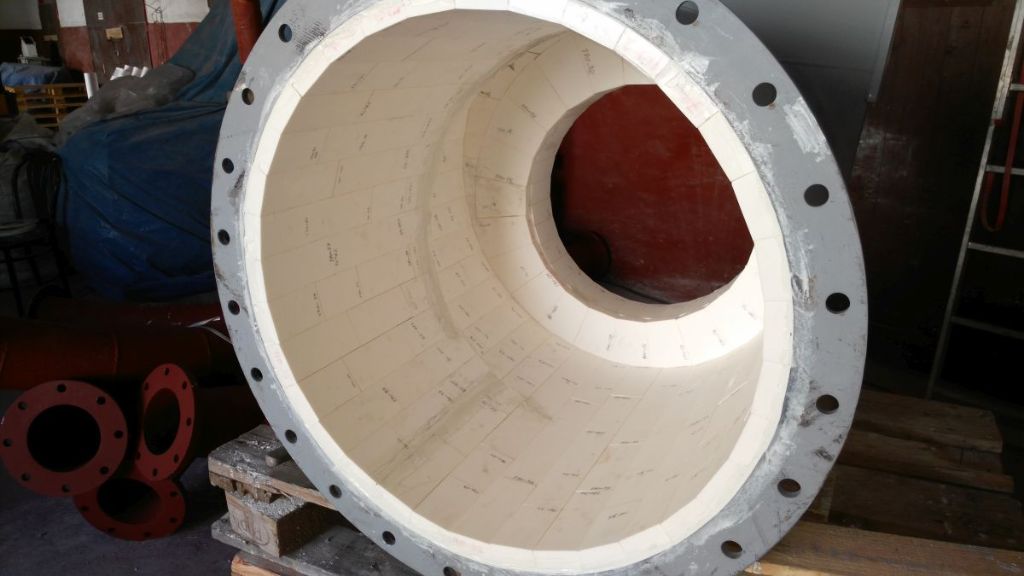

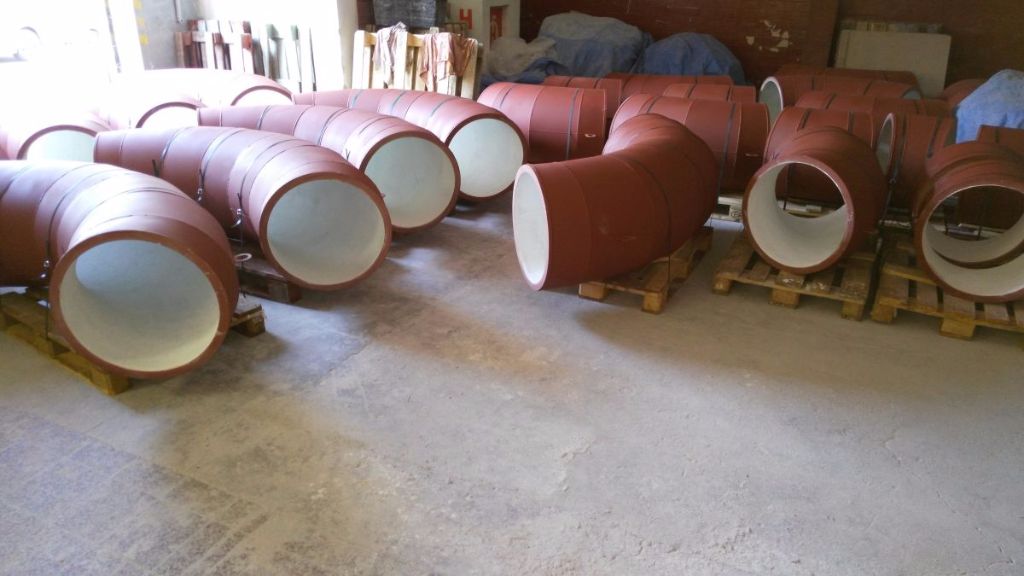

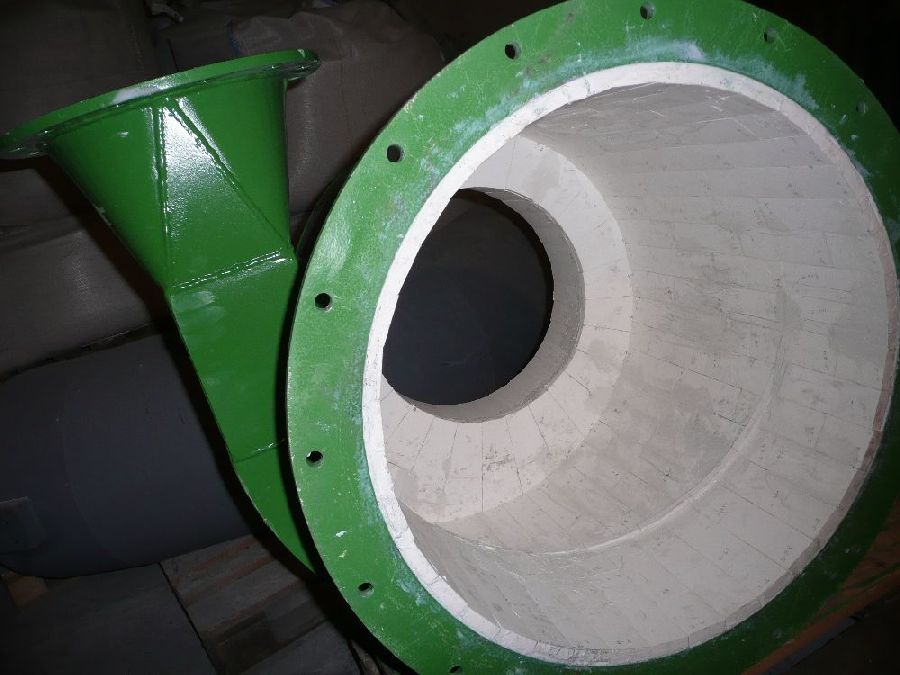

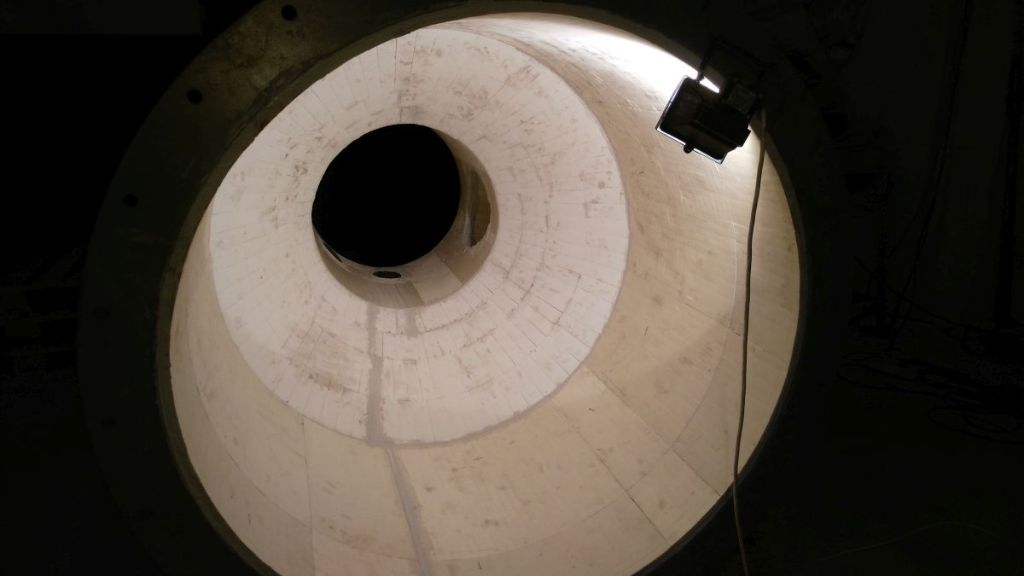

Příklad 2:
zpracovávaný materiál: hrubší hmoty s většími velikostmi zrna - např. koks, uhlí, slinek, písek a další
zařízení: mlýny, třídiče, separátory, cyklony, potrubní díly, odrazové desky, skluzy, redlery
antiabrazivní ochrana: vnitřní výstelka z otěruodolné keramiky Keralox
forma výstelky: - dlaždičky lepené lepidlem (dvousložkový epoxid nebo MS-polymer)
- obvyklá tloušťka dlaždiček 25mm nebo 13mm
- rozměry dlaždiček obvykle větší (až do rozměru 200x200x50mm) nebo dlaždičky vyrobené "na míru"
- větší dlaždice možné s centrální dírou na šroub a záslepkou
další fotografie zde

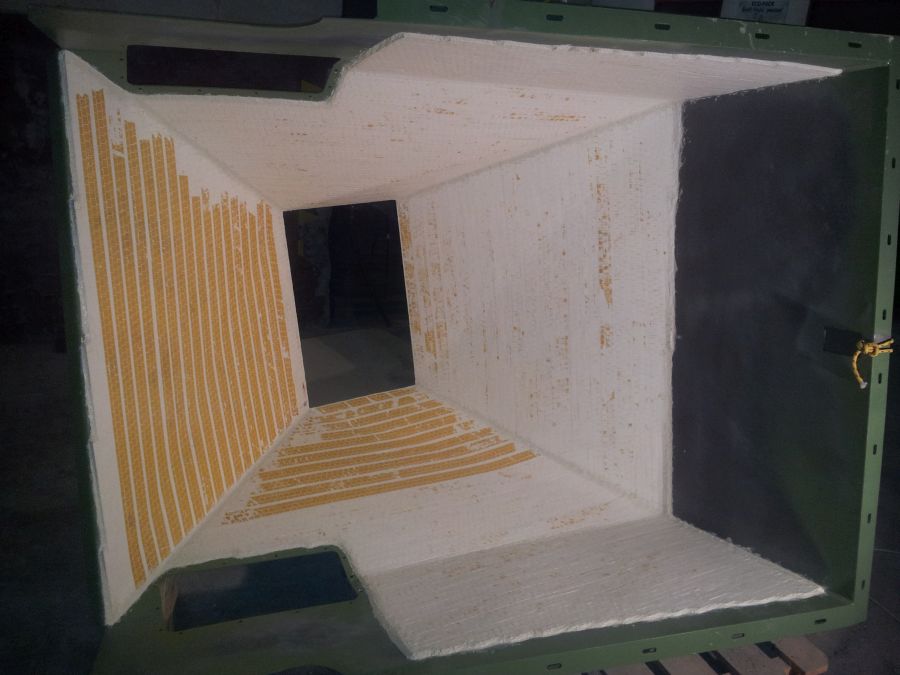

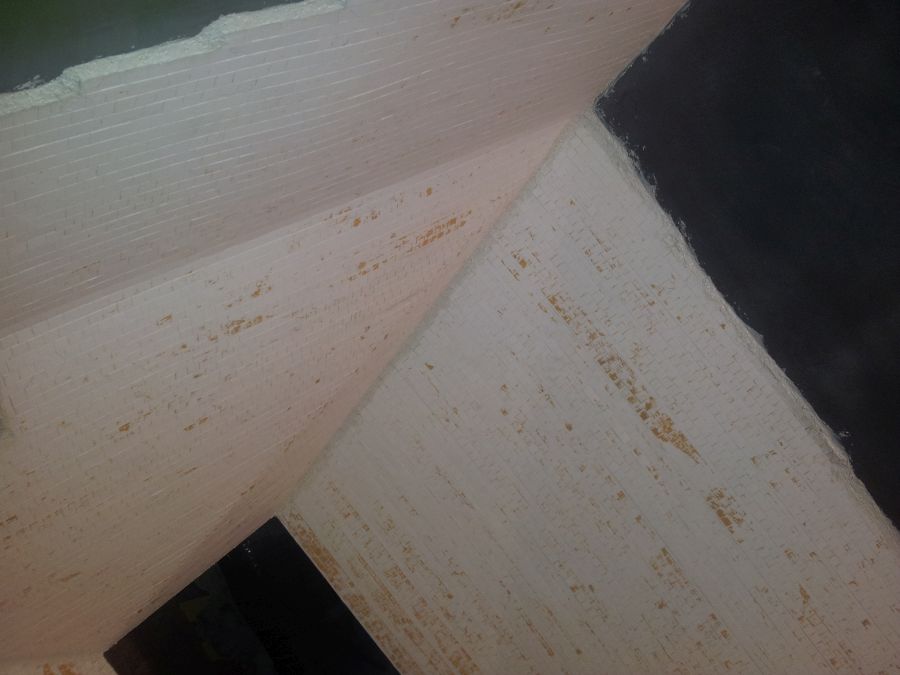

Příklad 3:
zpracovávaný materiál: prachové a pískové hmoty do velikosti zrna cca 10mm
zařízení: skluzy, výsypky, výpadové skříně, sila, zásobníky, šnekové podavače, redlery
antiabrazivní ochrana: výstelka z otěruodolné keramiky Keralox
forma výstelky: - dlaždičky lepené lepidlem (dvousložkový epoxid nebo MS-polymer)
- obvyklá tloušťka dlaždiček 2-8 mm
- rozměry dlaždiček obvykle menší (20x20mm, 100x25mm apod.) nebo dlaždičky vyrobené "na míru"
další fotografie zde

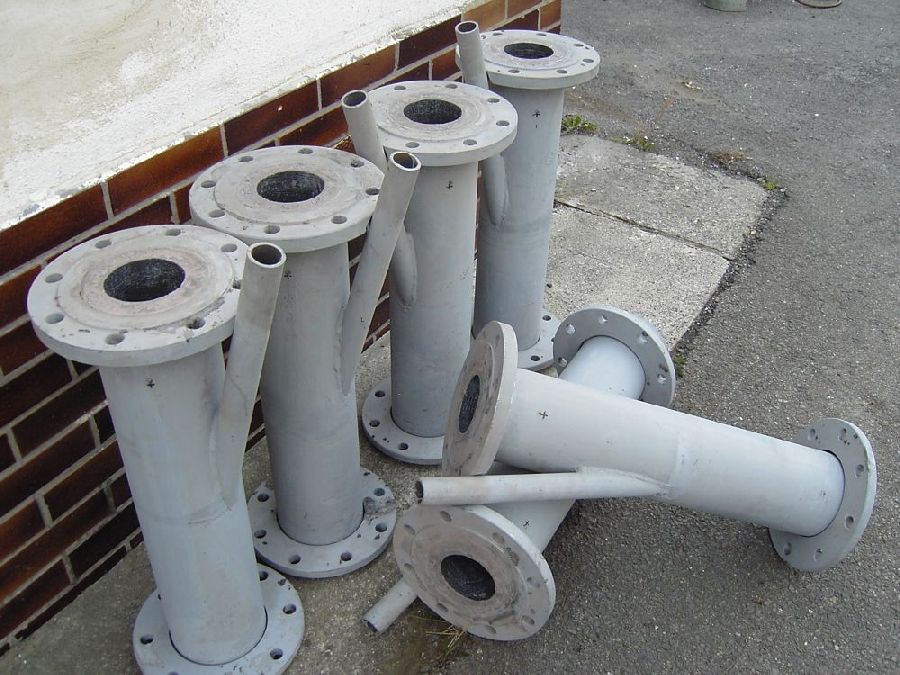

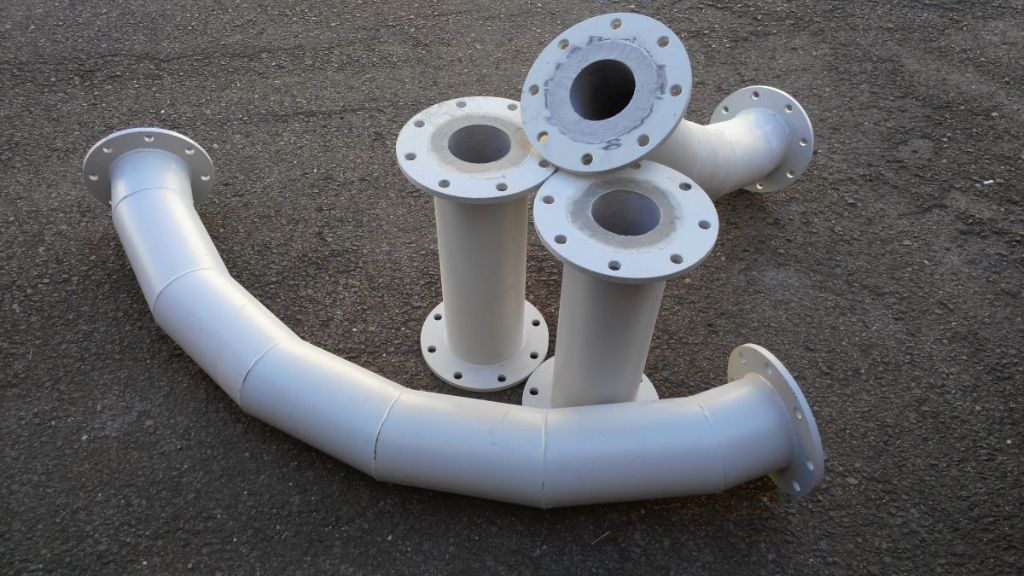

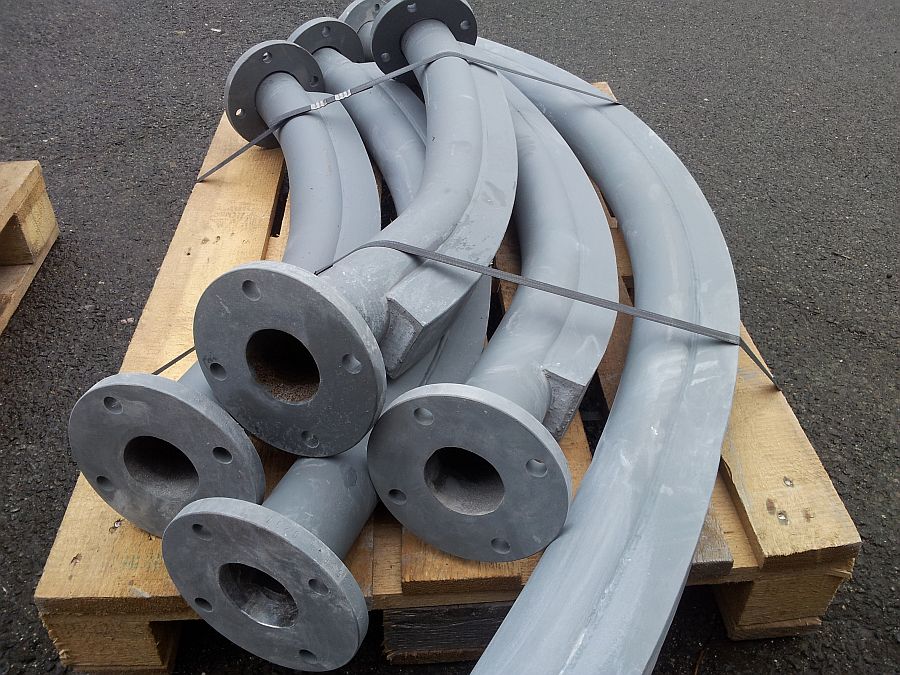

Příklad 4:
zpracovávaný materiál: jemné prachové a pískové hmoty - např. cementový prach, koksový prach, uhelný prach, popílek a další
zařízení: pneudoprava, potrubní díly malých průměrů
antiabrazivní ochrana: - vnitřní výstelka z otěruodolného betonu Tribet (standardně ve tloušťkách 20-40 mm)
- vnější kapsa (nebo bandáž) zalitá otěruodolným betonem Tribet (možné i velké tloušťky)
další fotografie zde

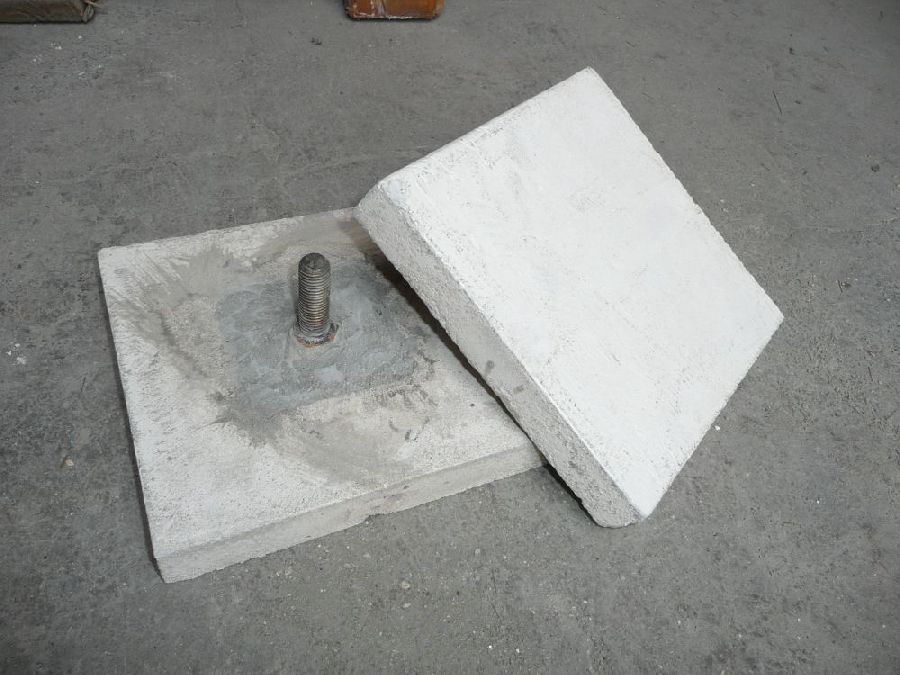

Příklad 5:
zpracovávaný materiál: hrubší hmoty s většími velikostmi zrna - např. koks, uhlí, slinek, písek a další
zařízení: skluzy, přepady, sila, výsypky, odrazové desky
antiabrazivní ochrana: výstelka z otěruodolné keramiky Baddalox ve formě dlaždic
forma výstelky: standardní rozměry dlaždic: - 200x200x30mm (lepeny na podklad lepidlem nebo cementem)
- 200x200x30mm s centrálním zapuštěným šroubem
- 280x140x40mm s centrální dírou na šroub a záslepkou
další fotografie zde

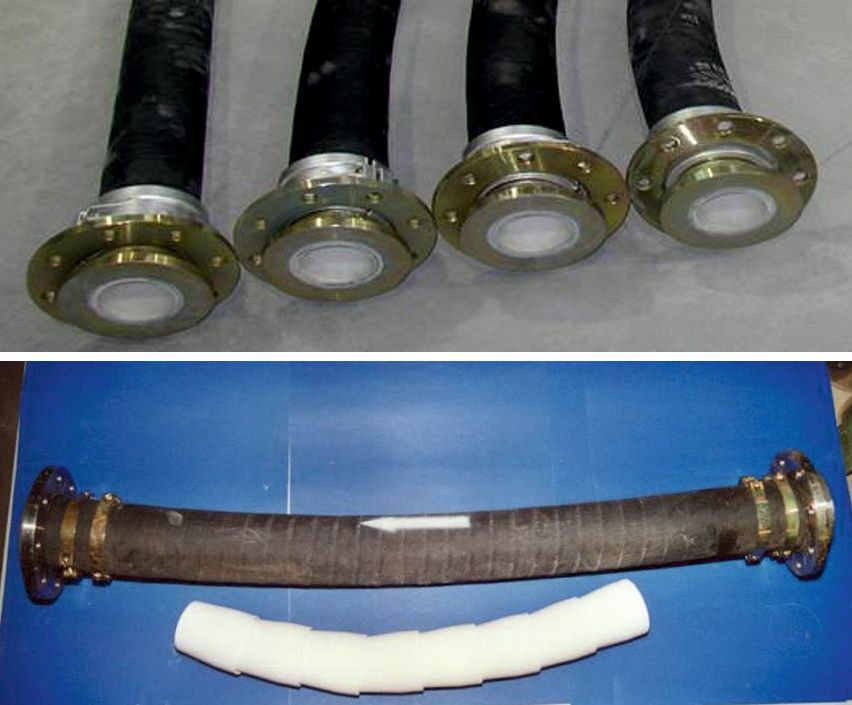

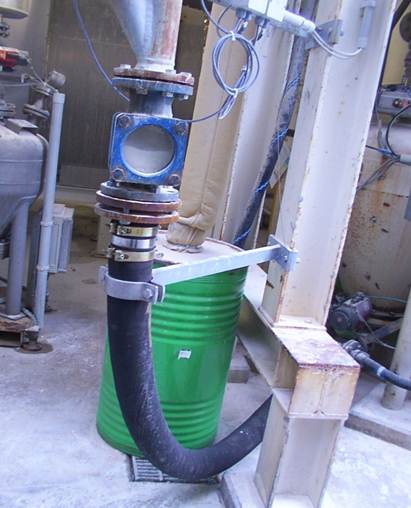

Příklad 6 - flexibilní ohyby pro pneumatickou dopravu s extrémně odolnou keramickou vložkou:
zpracovávaný materiál: jemné i hrubší prachové i pískové hmoty
zařízení: flexibilní (ohybné) potrubní díly s keramickou vložkou
antiabrazivní ochrana: vnitřní vložka je z extrémně odolné keramiky Keralox
životnost: několikanásobná životnost proti standardizovaným řešením

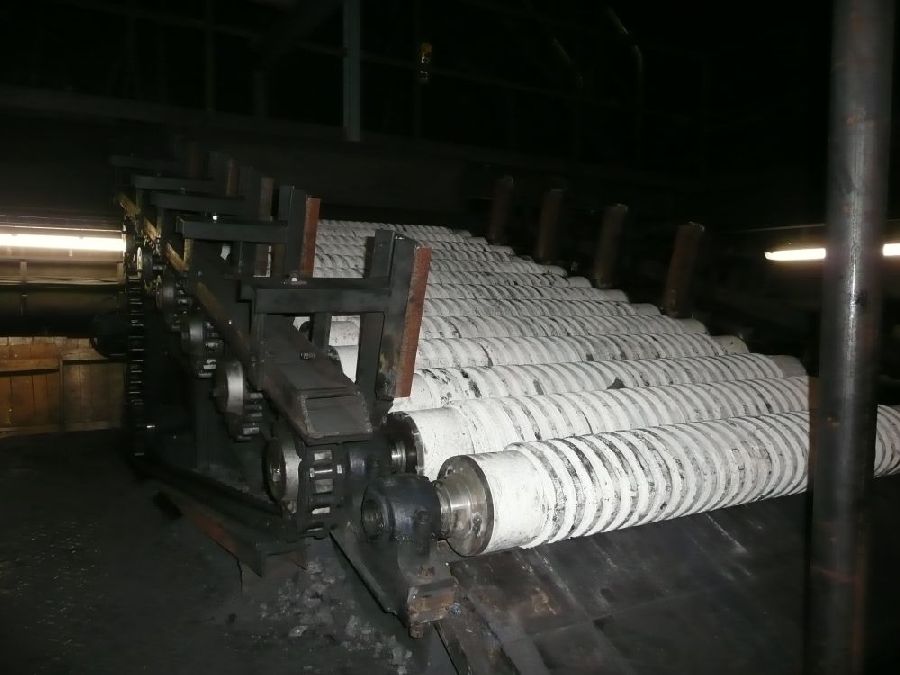

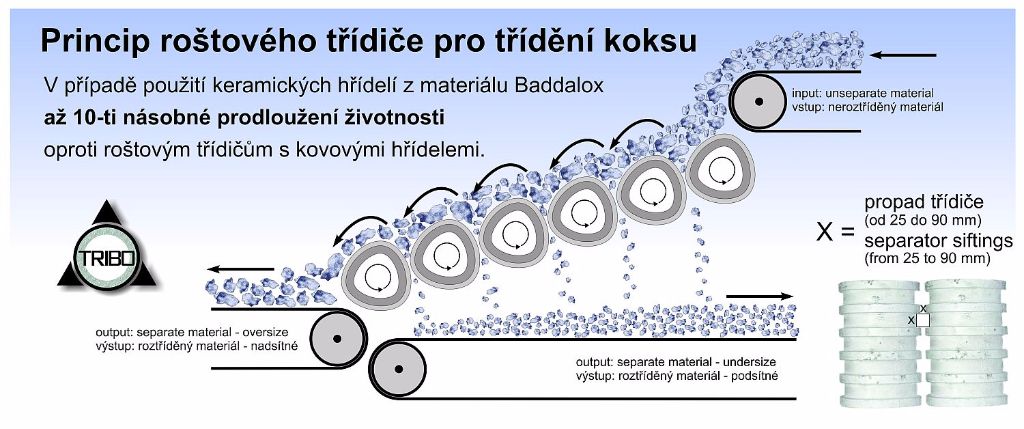

Příklad 7 - roštový třídič koksu s keramickými tyčemi:
zpracovávaný materiál: koks (případně uhlí)
zařízení: roštový třídič koksu s propadem od 25mm do 90mm
antiabrazivní ochrana: tyče jsou tvořeny z odlitků z otěruodolné keramiky Baddalox
životnost: životnost keramických tyčí v porovnání s kovovými tyčemi je až 10-ti násobná
další fotografie zde
